UHPC哑光防护涂层
UHPC哑光防护涂层是一种双组分、水性聚氨酯改性丙烯酸的高性能表面保护材料。它以水性聚氨酯树脂与丙烯酸乳液为成膜物质，配合纳米二氧化硅消光剂、紫外线吸收剂及功能性助剂配制而成，兼具优异的耐候性、良好的附着力与均匀的哑光视觉效果。该产品适用于超高性能混凝土（UHPC）预制构件、现浇结构及装饰板材的表面防护，可有效抵抗紫外线老化、酸雨侵蚀、碳化及污渍附着，同时保留UHPC基材的原始质感，是高端建筑幕墙、桥梁景观、市政设施及室内装饰的理想保护涂层。
产品优点
UHPC哑光防护涂层在配方设计上突出了“耐候持久、哑光均匀、附着力强、防水抗污、环保安全”的综合优势，具体表现如下：
优异的耐候性与抗紫外线能力
采用脂肪族聚氨酯与高耐候丙烯酸共聚技术，涂层在QUV加速老化测试中可经受3000小时以上无明显粉化、黄变或失光。实际户外应用表明，在亚热带气候条件下，涂层光泽度保持率五年内仍大于85%，有效延缓UHPC基材的碳化与表面劣化。
均匀稳定的哑光效果
通过纳米二氧化硅消光剂的精确分散与粒径控制，涂层表面光泽度可稳定调节在5°～30°（60°入射角）之间，且批次间色差ΔE小于1.0。哑光质感柔和内敛，不产生眩光，能完美呈现UHPC的清水混凝土本色或装饰骨料纹理，避免高光涂层常见的橘皮或发花缺陷。
卓越的附着力与配套性
对UHPC基材的拉拔附着力大于2.5MPa，破坏模式为基材内聚破坏。涂层与UHPC之间形成化学键合与物理锚固双重作用，即使在水浸、冻融或热循环条件下也不起泡、不剥落。同时与UHPC表面常用的修补砂浆、腻子及底漆具有良好的层间附着力，可形成完整的涂装体系。
防水抗污与自清洁性能
涂层表面接触角大于105°，具有疏水荷叶效应，雨水可裹挟灰尘滚落，污渍难以渗透。对咖啡、酱油、墨水等常见污染物，擦拭后不留痕迹。涂层致密，吸水率低于2%，有效阻挡水分及氯离子的侵入，保护UHPC内部钢筋与纤维免受腐蚀。
环保安全，施工友好
以水为分散介质，VOC含量低于50g/L，无刺激性气味，符合GB/T 50367及绿色建筑环保要求。施工工具可用清水清洗，废弃涂料可按普通建筑垃圾处理。涂层固化后无毒无害，可用于饮用水池内壁及食品加工车间墙面。
性能指标
UHPC哑光防护涂层的典型物理力学性能，参考GB/T 9755《合成树脂乳液外墙涂料》、GB/T 9286《色漆和清漆 划格试验》及JG/T 25《建筑涂料 涂层耐冻融循环性能测定》，主要指标如下：
性能项目 | 典型指标 | 试验标准 |
|---|---|---|
光泽度（60°） | 5°～30°（可调） | GB/T 9754 |
附着力（划格法） | ≤1级 | GB/T 9286 |
拉拔附着力（与UHPC） | ≥2.5 MPa | GB/T 5210 |
耐人工气候老化（3000h） | 粉化≤1级，变色≤2级 | GB/T 1865 |
耐水性（168h） | 无起泡、无脱落 | GB/T 1733 |
耐碱性（10% NaOH，48h） | 无起泡、无变色 | GB/T 9274 |
耐沾污性（反射系数下降率） | ≤10% | GB/T 9780 |
接触角 | ≥105° | GB/T 30693 |
吸水率（24h） | ≤2% | JG/T 25 |
耐冻融循环（50次） | 无异常 | JG/T 25 |
VOC含量 | ≤50 g/L | GB/T 23986 |
干燥时间（25℃，50% RH） | 表干≤2h，实干≤24h | GB/T 1728 |
注：以上为实验室标准条件下典型值，实际光泽度可根据客户要求在5°～30°范围内定制，具体数值以出厂检验报告为准。
应用范围
凭借优异的综合性能，UHPC哑光防护涂层广泛应用于以下领域：
建筑幕墙与装饰构件：用于UHPC预制挂板、镂空窗花、遮阳百叶、装饰线条等外立面构件。涂层哑光效果可消除光污染，与玻璃、金属幕墙和谐搭配，同时保护UHPC免受酸雨与紫外线侵害，延长建筑寿命。

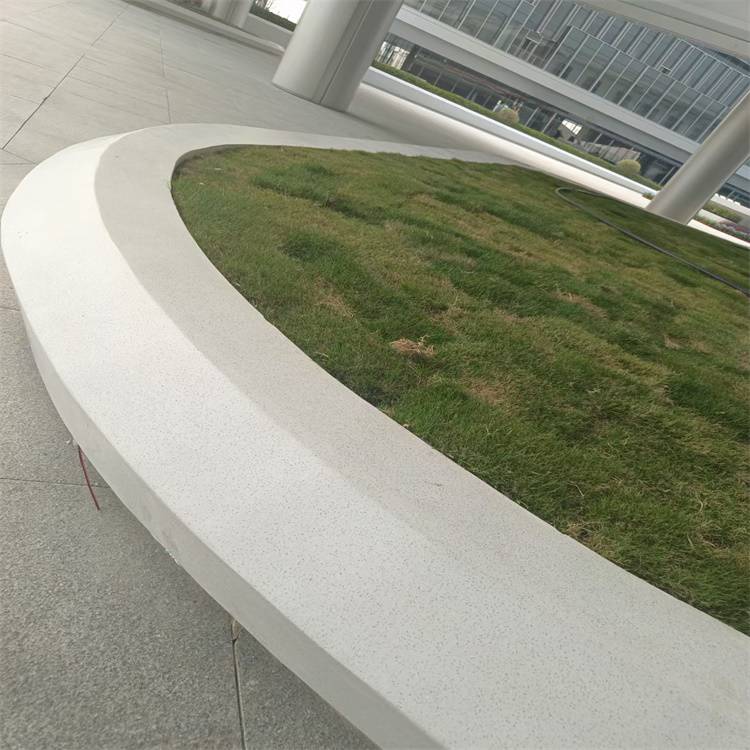

桥梁与市政景观：用于UHPC桥梁栏杆、声屏障、景观坐凳、花坛、雕塑等户外设施。涂层耐候性强，在风吹日晒下保持色泽稳定，且疏水自清洁特性减少人工清洗频次，降低维护成本。
室内装饰与家具：用于UHPC桌面、洗手台、吧台、展台等室内制品。哑光表面手感细腻温润，不刺眼，耐污易洁，适合高端商业空间、酒店及住宅装修。
工业与公共设施：用于UHPC电缆沟盖板、检查井盖、站台座椅等市政设施。涂层耐磨、抗冲击，且防涂鸦性能好，普通喷漆可用清洁剂轻松擦除。
历史文化建筑修缮：用于UHPC仿古构件（如斗拱、雀替、浮雕）的表面保护。哑光涂层不反光，能真实还原古建质感，同时提供现代材料的耐久性保障。
施工方法
1. 基层处理
清理：彻底清除UHPC基面上的脱模剂、油污、灰尘、浮浆及松散颗粒。对于旧涂层或污染严重的表面，需进行高压水洗或喷砂处理。
修补：对UHPC表面的气孔、砂眼、磕碰缺陷，使用专用UHPC修补砂浆填平并打磨平整。大面平整度误差应不大于2mm（2m靠尺）。
干燥：UHPC基面含水率宜低于6%，pH值不大于10。新浇筑的UHPC构件应至少养护14天后再进行涂装。若基面过于干燥，可轻微喷水润湿，但涂装前表面不得有明水。
打磨与除尘：用240～400目砂纸均匀打磨基面，去除表面浮尘与毛刺，然后用吸尘器或洁净抹布彻底除尘。打磨后的基面应具有一定的粗糙度，以利于涂层附着。
2. 材料配制
配比：严格按产品说明书中的A组分（主剂）与B组分（固化剂）的质量比进行称量，常见比例为4:1或5:1。根据所需光泽度，可适量添加配套的消光剂调整，但不得超过总质量的5%。
搅拌：将A、B组分倒入干净的容器中，使用低速电动搅拌器（转速300～500rpm）充分搅拌2～3分钟，直至颜色均一、无条纹。如需调色，应在搅拌前加入配套色浆并延长搅拌时间。
适用期：配好的涂料在25℃下的适用期一般为2～4小时，应在此时间内用完。超出适用期的涂料不得稀释后使用，应废弃处理。
3. 涂装施工
工具：推荐使用短毛滚筒或高压无气喷涂机进行施工。对于小面积或边角区域，可使用羊毛刷或海绵刷。喷涂机压力宜为0.4～0.6MPa，喷嘴口径0.018～0.023英寸。
方法：采用“一底两面”或“两底两面”的涂装体系。首先涂刷一道配套水性封闭底漆，增强附着力并封闭基面孔隙。底漆干燥2～4小时后，涂刷第一道哑光面漆，均匀覆盖，无漏涂、无流挂。间隔4～6小时后涂刷第二道面漆。每道涂层湿膜厚度控制在80～120μm，干膜厚度约40～60μm。
环境要求：施工温度宜为10～35℃，相对湿度小于85%。大风、雨天或烈日暴晒下不宜施工。涂装后24小时内应避免雨水冲刷。
4. 养护与后处理
固化：涂装完成后，在25℃、50% RH条件下，表干约2小时，实干约24小时，完全固化需7天。在此期间应避免摩擦、刮擦及化学品接触。
检查与修补：固化后检查涂层外观，如有漏涂、气泡或颗粒，可用细砂纸（800目）轻轻打磨后补涂一道面漆。
清洁：施工工具用清水及时清洗。溅落在门窗、地面上的涂料应在未干时用湿布擦除。
用量与贮存
用量估算
UHPC哑光防护涂层的参考用量约为0.10～0.15 kg/m²·道（混合后），即每平方米面积、每道涂层约需100～150克混合涂料。实际用量会因基面平整度、孔隙率及施工方法而异。对于多孔或粗糙的UHPC表面，首道用量可能增加20%～30%。建议施工前在1m²样板区进行试涂，精确测定单位面积用量并确认颜色与光泽度。
包装与贮存
包装：A组分（主剂）采用铁桶包装，净重20kg/桶；B组分（固化剂）采用塑料桶包装，净重4kg或5kg/桶。配套色浆采用铝瓶包装，净重0.5kg或1kg/瓶。包装桶上印有产品名称、批号、生产日期、配比及贮存期等信息。
贮存：应存放在阴凉、干燥、通风的库房内，防止阳光直射和雨淋。环境温度宜控制在5～35℃，相对湿度不超过70%。自生产之日起，在未启封状态下A组分贮存期为12个月，B组分贮存期为6个月。过期产品必须经检验合格后方可使用。严禁使用固化结皮或破乳的涂料。
适用标准索引
UHPC哑光防护涂层的生产与检验主要遵循以下标准：
- GB/T 9755《合成树脂乳液外墙涂料》：规定了外墙涂料的耐候性、耐沾污性、耐水性等通用技术指标。
- GB/T 9286《色漆和清漆 划格试验》：用于测定涂层对基材的附着力等级。
- GB/T 5210《色漆和清漆 拉开法附着力试验》：用于测定涂层与UHPC的拉拔附着力。
- GB/T 1865《色漆和清漆 人工气候老化和人工辐射曝露 滤过的氙弧辐射》：用于评价涂层的耐人工气候老化性能。
- GB/T 1733《漆膜耐水性测定法》：用于测定涂层耐水浸泡性能。
- JG/T 25《建筑涂料 涂层耐冻融循环性能测定》：用于评价涂层在冻融交替环境下的稳定性。
- GB/T 50367《混凝土结构加固设计规范》：规定了加固与防护材料的环保与耐久性要求。
电话：18839788192
传真：18839788192
邮箱：18839788192@qq.com
地址：本地销售厂家
客服1
客服2
