UHPC超高性能混凝土：构建材料（含纤维）

在线咨询全国热线
18839788192

UHPC超高性能混凝土：构建材料（含纤维）

UHPC超高性能混凝土（含纤维）是一种以活性粉末混凝土理论为基础、通过掺入高强微细纤维实现韧性增强的水泥基复合材料。它以P·II 52.5级硅酸盐水泥、硅灰、超细石英粉及聚羧酸系减水剂为胶凝基体，通过优化颗粒堆积密度与极低水胶比（0.15～0.20）设计，再均匀分散体积率2%～4%的钢纤维、玄武岩纤维或混杂纤维，经搅拌、浇筑或喷射成型。该材料硬化后抗压强度可达120～180MPa，极限拉应变超过3000με，兼具超高强度与类金属的延性行为，适用于大跨桥梁主梁、超高层建筑核心筒、海洋平台、抗爆结构及预制薄壁构件等对承载与韧性有双重苛刻要求的场景，是现代土木工程实现结构轻量化、长寿命与高安全性的核心构建材料。

产品优点

UHPC超高性能混凝土（含纤维）在材料设计上集成了“超高强度、高延性、耐久卓越、抗冲击、施工适配”五大核心优势，具体表现如下：

超高抗压与抗折强度，支撑结构瘦身

28天抗压强度稳定在120MPa以上，最高可达180MPa，抗折强度超过25MPa，是普通C60混凝土的2～3倍。这使得同等荷载下构件截面可减小40%～60%，例如一座跨径50米的简支梁桥，主梁高度可从2.5米降至1.2米，自重降低近一半，下部基础工程量随之锐减。

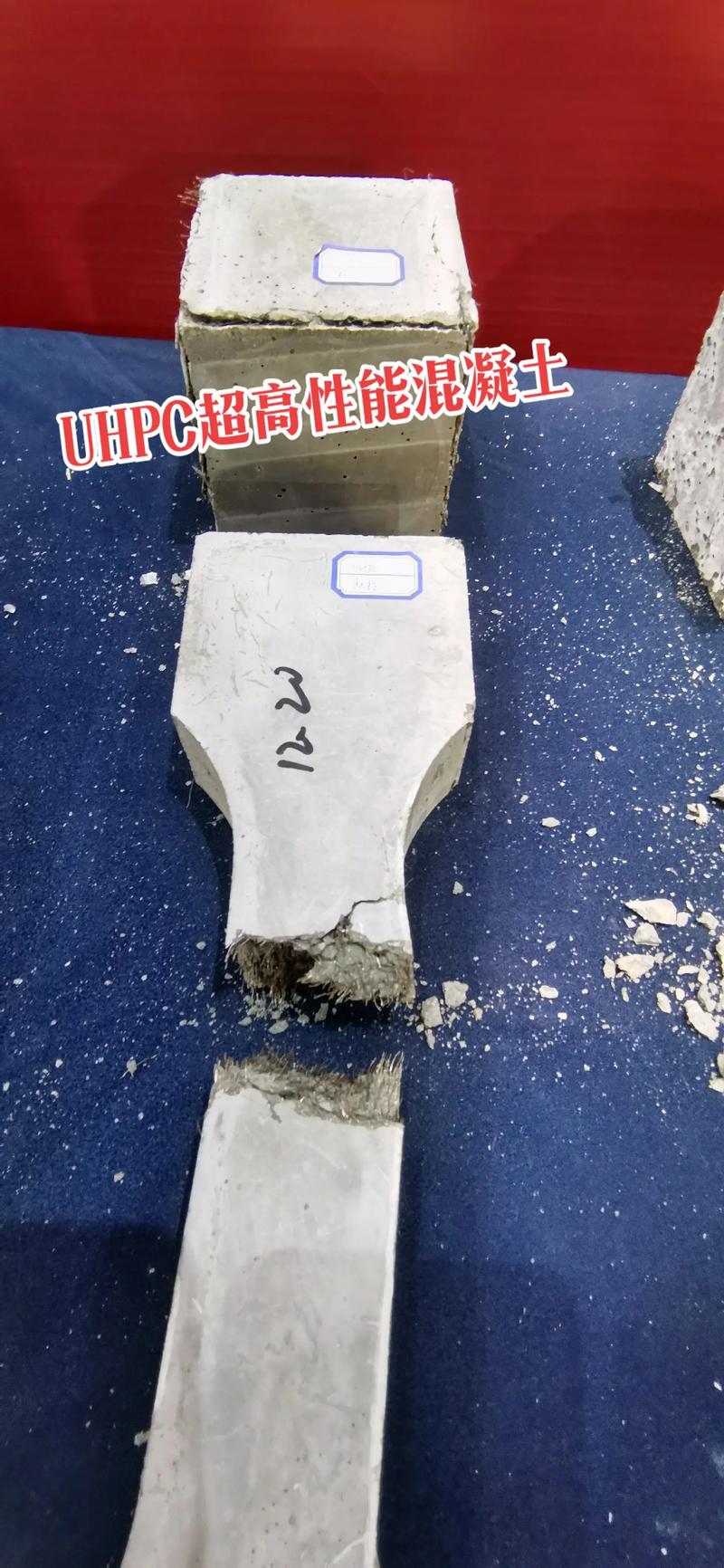

纤维增韧赋予类金属延性

钢纤维或玄武岩纤维的桥联作用使材料在受拉破坏时呈现多点开裂的应变硬化特征，极限拉应变达3000～5000με，断裂能高达20000～40000 J/m²。即使超载至峰值荷载的80%，裂缝宽度仍控制在0.05mm以内，结构不会发生脆性坍塌，为预警与逃生赢得时间。

致密微结构带来百年耐久性

水胶比低至0.15～0.18，内部孔径小于20nm的凝胶孔占比超过90%，氯离子扩散系数仅0.3～0.8×10⁻¹² m²/s。经加速老化模拟，在海洋潮汐区服役100年后钢筋锈蚀概率低于3%，抗冻融循环次数超过F600，适用于除冰盐环境与严寒地区。

优异的抗冲击与抗疲劳性能

纤维的阻裂效应使材料在冲击荷载下的能量吸收能力是普通混凝土的10～20倍，动态抗压强度可提高30%～50%。在200万次疲劳循环后，刚度退化不足5%，非常适合桥梁伸缩缝区域、轨道板及重载地坪等承受反复动力作用的部位。

良好的施工流动性与可塑性

新拌浆体坍落扩展度可达650～800mm，具有自密实特性，无需振捣即可填充密集钢筋间隙。同时可通过调整纤维长径比与流变助剂，实现从自流平到可喷射的不同施工状态，适应现浇、预制及喷射等多种工艺。

性能指标

UHPC超高性能混凝土（含纤维）的典型物理力学性能，参照GB/T 31387《活性粉末混凝土》、CECS 38:2004《纤维混凝土结构技术规程》及JG/T 472《钢纤维混凝土》，主要指标如下：

性能项目	典型指标	试验标准
抗压强度（28d）	120～180 MPa	GB/T 31387
抗折强度（28d）	≥25 MPa	GB/T 31387
弹性模量	42～55 GPa	GB/T 31387
极限拉应变	≥3000 με	CECS 38:2004
断裂能	≥20000 J/m²	RILEM TC 162-TDF
氯离子扩散系数	≤0.8×10⁻¹² m²/s	NT BUILD 492
抗冻融循环	≥F600	GB/T 50082
坍落扩展度	650～800 mm	GB/T 50080
初凝时间（20℃）	40～80 min	GB/T 1346
终凝时间（20℃）	120～220 min	GB/T 1346
28天干缩率	≤350 με	GB/T 50082
钢纤维体积率	2%～4%	JG/T 472

注：以上为实验室标准养护条件（20℃±2℃，RH≥95%）下典型值，纤维种类与掺量变化会引起性能波动，具体以配合比验证报告为准。

应用范围

凭借超高强度与高延性的组合优势，UHPC超高性能混凝土（含纤维）已广泛渗透到现代土木工程的核心领域：

大跨度桥梁主体结构：用于斜拉桥钢混结合段、悬索桥加劲梁UHPC华夫板、拱桥主拱圈及吊杆锚固区。在某跨海大桥中，采用该材料将钢箱梁顶板厚度从16mm减至10mm，同时解决了正交异性钢桥面的疲劳开裂难题，使用寿命延长至100年。

超高层建筑关键构件：应用于巨型柱、转换桁架节点、伸臂桁架及核心筒连梁。利用其超高抗压强度缩小柱截面，增加建筑使用面积；高延性则确保在罕遇地震下结构具有充足的耗能能力，层间位移角可降低30%以上。

预制装配式构件：用于生产超薄预制楼梯（厚度仅15～20mm）、阳台板、外墙挂板、电缆沟盖板及盾构隧道管片。构件重量轻、运输安装方便，且表面可呈现清水混凝土或彩色肌理效果，兼顾结构与美学。

抗震加固与韧性提升：用于框架柱外包UHPC套筒、剪力墙连梁耗能段置换、隔震支座上部连接节点增强。加固后结构刚度与承载力同步提升，且不显著增加自重，特别适合历史建筑的结构补强。

特种防护与海洋工程：用于核电站安全壳内衬、防爆墙、军用掩体、海上风电基础浪溅区防腐包覆及港口码头横梁修复。材料自身的高抗渗性与抗氯离子侵蚀能力可抵御严酷环境，且在中击荷载下不产生飞溅碎片。

施工方法

1. 基层处理与模板支设

清理与凿毛：彻底清除基面上的浮浆、油污、脱模剂及松散颗粒。对于新旧混凝土界面，需进行喷砂或高压水射流处理，露出新鲜骨料，粗糙度达到3～5mm。金属基面需除锈至Sa2.5级。

润湿与干燥控制：混凝土基面应提前24小时洒水润湿，但浇筑前表面不得有明水。含水率宜低于6%，pH值不大于10。若基面过于干燥，可喷涂一道环氧基界面剂增强粘结。

模板安装：模板应具有足够的刚度与密封性，接缝处用密封胶条封堵，防止漏浆。模板顶部设排气孔，确保气体完全排出。对于薄壁构件，建议使用钢模或高强塑料模以保证表面精度。

2. 材料搅拌与输送

强制搅拌：采用双卧轴或行星式强制搅拌机，投料顺序为：干粉料（水泥、硅灰、石英砂、减水剂）→ 纤维（人工均匀撒入，避免结团）→ 80%拌合水 → 剩余水。总搅拌时间6～10分钟，以纤维分布均匀、浆体呈亮黑色光泽为准。

泵送系统：对于大体积浇筑，可采用混凝土泵车或螺杆泵输送，管径φ51～φ64mm。泵送前用水泥净浆润滑管道，泵送压力0.6～1.2MPa，水平输送距离不超过80m，垂直高度不超过25m。

适用期管理：浆料在20℃下的适用期为40～80分钟，期间应保持缓慢搅拌。超出适用期的浆料不得加水稀释后使用，应废弃处理。高温环境下适用期缩短，可适当使用冰水拌和。

3. 浇筑与振捣

浇筑方式：对于水平构件，可直接倾倒浆料，利用自密实特性流动填充。对于竖向构件或深孔，应从一侧连续浇筑，避免形成冷缝。浇筑速度宜控制在0.5～1.0 m³/h·m²。

振捣：虽然材料具有自密实性，但在纤维掺量较高（>3%）或构件厚度超过200mm时，仍需辅以插入式振捣棒或平板振捣器进行短时振捣（5～10秒），以促进纤维定向排列与气泡排出。振捣棒不得触碰模板与预埋件。

抹面：浇筑完成后用铝合金刮尺沿基准线刮平，钢抹子压实收光。对于需要防滑的表面，可在初凝前用硬毛刷拉毛。对于预制构件，可采用真空脱水工艺进一步提高表面强度。

4. 养护与成品保护

早期保湿：浇筑完成后立即覆盖聚乙烯薄膜或喷涂养护剂，保持表面潮湿状态不少于7天。在20℃环境下，2小时内不得行人踩踏，4小时内禁止施加荷载。

带模养护：模板应在24小时后拆除。拆模后立即用塑料薄膜包裹暴露面，继续保湿养护至14天。环境温度低于5℃时，需采用暖棚法或电热毯加热，维持温度在10℃以上，升温速率不超过10℃/h。

质量检测：每日留置不少于三组标准试块（边长100mm立方体），分别进行标准养护与同条件养护。现场采用钻芯法或超声-回弹综合法评定实体强度，每50m²测区不少于一个芯样。对于重要构件，还应进行荷载试验验证挠度与裂缝控制效果。

用量与贮存

用量估算

UHPC超高性能混凝土（含纤维）的干粉料参考用量约为2.2～2.6 kg/m²·mm（不含纤维），纤维单独计量。按体积率3%的钢纤维计，每立方米材料中纤维重量约235kg。实际消耗受构件几何形状、纤维类型及施工损耗影响，建议在正式生产前进行样板试制，精确测定单位体积用料量。对于预制构件，还需考虑模具吸附与振捣损失，通常预留3%～5%的余量。

包装与贮存

包装规格：预混干粉料采用防潮编织袋内衬塑料袋包装，每袋净重25kg或50kg。钢纤维以纸箱或铁桶包装，每件净重20kg。也可提供吨袋（1000kg）散装干粉料，适用于工厂化批量生产。

贮存条件：所有材料应存放于阴凉、干燥、通风的库房内，底部垫高不小于20cm，离墙距离不小于30cm。环境温度宜控制在5～35℃，相对湿度不超过60%。干粉料在未启封状态下贮存期为6个月，钢纤维贮存期为12个月。超过贮存期的材料必须进行抗压强度与流动度复验，合格后方可使用。严禁使用受潮结块或包装破损的干粉料。
