C50水下抗分散型高强无收缩灌浆料
C50水下抗分散型高强无收缩灌浆料是一种专为水下环境混凝土结构修补与加固开发的特种水泥基复合材料。它以普通硅酸盐水泥为基体，通过复合抗分散剂、高效减水剂及定向膨胀组分的精确配伍而成，兼具优异的抗水洗能力、良好的自流平性能及可控的微膨胀变形。该产品主要适用于水下混凝土结构的裂缝修补、水下基础二次灌浆、水下锚杆锚固以及水利水电工程中泄洪道、闸墩等部位的缺陷修复，是水工建筑物、港口码头及跨海桥梁水下维修加固的理想材料。
产品优点
C50水下抗分散型高强无收缩灌浆料在配方设计上着重解决了“水下施工浆体流失、强度下降、收缩开裂、流动性不足”四大技术难题，具体优势如下：
水下抗分散性能优异，浆体流失率低
通过引入高分子絮凝剂与触变剂，材料在水下灌注时浆体流失率小于2%，浊度低于30mg/L。即使在流速0.5m/s的水流环境中，也能保持浆体完整性，不产生离析或分散现象，确保灌浆层设计强度得到充分发挥。
高流动性，适应水下复杂间隙
初始流动度可达280mm以上，且30分钟内流动度保持率大于80%。这种良好的流动性使得材料能够依靠自重充满水下狭窄裂缝、锚孔间隙及模板死角，无需振捣即可实现密实填充，大幅降低水下施工难度。
微膨胀补偿收缩，确保界面紧密
通过钙矾石系膨胀组分的受控水化，材料在塑性期和硬化期分别产生0.02%–0.05%的微膨胀，精确抵消水泥水化产生的化学收缩。这种膨胀效应使灌浆层与水下混凝土或岩石基面之间形成紧密的机械咬合，有效防止因收缩导致的界面脱空。
良好的抗渗性与耐久性
材料具有致密的微观结构，28天抗渗等级可达P12以上，能够有效阻止水分及侵蚀性介质的渗透。同时，其抗冻等级达到F200以上，适用于寒冷地区水工建筑物的冻融环境。
施工简便，适应水下恶劣条件
采用单组分干粉包装，现场只需加水搅拌即可使用。材料具有较长的可操作时间（25℃下适用期≥60分钟），便于水下潜水员或机械手从容完成灌注作业。且无毒无味，对水体无污染。
性能指标
C50水下抗分散型高强无收缩灌浆料的典型物理力学性能，参照GB/T 50448《水泥基灌浆材料应用技术规范》及DL/T 5110《水工混凝土抗分散剂试验规程》的相关要求，主要指标如下：
性能项目 | 典型指标 | 试验标准 |
|---|---|---|
抗压强度（28d） | ≥50 MPa | GB/T 17671 |
抗折强度（28d） | ≥8 MPa | GB/T 17671 |
竖向膨胀率（3d） | 0.02%–0.05% | GB/T 50448 |
流动度（初始） | ≥280 mm | GB/T 50448 |
流动度（30min） | ≥220 mm | GB/T 50448 |
泌水率 | 0% | GB/T 50080 |
凝结时间（初凝） | ≥120 min | GB/T 1346 |
凝结时间（终凝） | ≤360 min | GB/T 1346 |
24h抗压强度 | ≥15 MPa | GB/T 17671 |
28d弹性模量 | 28–35 GPa | GB/T 50081 |
水下抗分散性（浊度） | ≤30 mg/L | DL/T 5110 |
水下抗分散性（流失率） | ≤2% | 参照EN 1504-6 |
抗渗等级 | ≥P12 | GB/T 50082 |
抗冻等级 | ≥F200 | GB/T 50082 |
注：以上为典型性能指标，具体数值以出厂型式检验报告为准。水下抗分散性试验采用模拟水流流速0.5m/s的条件进行。
应用范围
凭借优异的水下施工适应性和可靠的力学性能，C50水下抗分散型高强无收缩灌浆料广泛应用于以下领域：
水下混凝土结构裂缝修补：用于水库大坝、溢洪道、船闸等水工建筑物水下部分的裂缝、蜂窝、麻面等缺陷修补，恢复结构整体性和防水性能。
水下基础二次灌浆：用于港口码头钢管桩与承台之间的水下灌浆连接、桥梁水下承台与桩基的锚固灌浆，以及水下设备基础的二次灌浆。
水下锚杆锚固：用于边坡治理、挡土墙加固等工程中的水下锚杆钻孔灌浆，确保锚杆与岩体之间的可靠粘结。
水利水电工程修补：用于水电站引水隧洞衬砌缺陷修补、泄洪洞过流面冲蚀坑修复，以及闸门槽二期混凝土的灌浆填充。
水下构筑物加固：用于跨海大桥桥墩水下部分的增大截面加固、海上平台导管架水下节点的防腐灌浆，以及海底管线固定支架的锚固。
施工方法
1. 基层准备
水下清理：潜水员使用水下高压清洗机（压力≥30MPa）清除待修补基面上的附着海生物、淤泥、油污及松散沉积物。对于裂缝，需沿裂缝走向开凿V形槽，槽宽20–30mm，槽深30–50mm。清理后用清水冲洗并吸除积水。
止水措施：在水流较急的区域，设置临时围堰或导流罩减缓流速。对于有压渗漏的裂缝，应先进行灌浆堵漏处理，待渗漏停止后再进行修补灌浆。

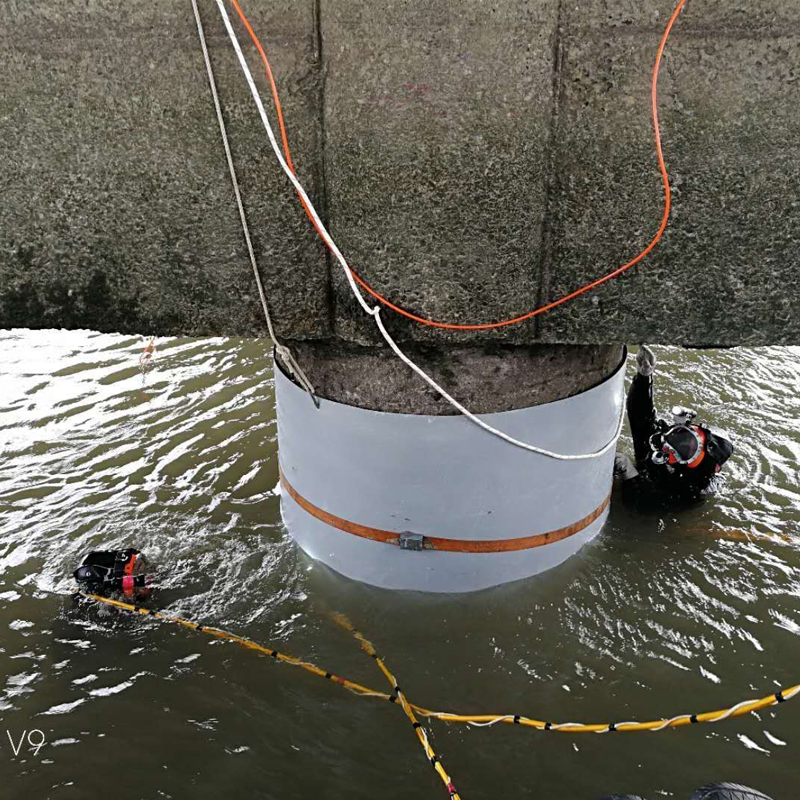

模板安装：根据修补部位形状制作钢模或木模，模板接缝处设置橡胶密封条。模板顶部预留排气孔和灌浆孔，灌浆孔位置应低于排气孔。水下模板需配置配重块防止浮起。
2. 材料配制
精确计量：每袋25kg粉料的标准用水量为4.0–4.5kg，具体根据产品说明书调整。使用精度±10g的电子秤称量拌合水，水温控制在10℃–25℃。严禁使用海水或含氯离子的水源。
机械搅拌：将全部拌合水倒入专用搅拌机（转速≥600rpm），边搅拌边加入粉料，投料时间控制在40秒内。继续搅拌3–4分钟，直至浆体均匀、无结块、色泽一致。静置1分钟消泡后再次搅拌15秒。
温度监控：浆体出机温度控制在5℃–30℃。夏季可采用冰水拌合，冬季可将拌合水加热至30℃。每盘拌合料均应记录温度和流动度，超出范围者废弃不用。
3. 灌浆施工
灌注方式：采用导管法进行水下压力灌注，导管末端始终埋入浆体深度不小于0.5m。泵送压力控制在0.2–0.4MPa，保持连续灌注。对于浅水区域（水深<5m），可采用高位漏斗重力灌浆，漏斗底部高出水面不小于1m。
灌注策略：从灌浆区域最低点开始，保持浆体以0.3–0.5m/min的速度匀速上升。当排气孔流出新鲜浆体后，依次堵塞下部排气孔。对于大体积灌浆，应采用多点同时灌注，相邻灌注点间距不超过2m。
密实辅助：在水下灌注过程中，使用橡胶锤沿模板外侧进行间歇式敲击，帮助气泡上浮。对于狭窄裂缝，可采用手动注浆泵加压注入，压力控制在0.5–1.0MPa。
4. 养护与成品保护
水下养护：灌浆完成后保持静水环境，避免水流直接冲刷灌浆面。对于水上部分，立即覆盖湿麻袋并持续洒水保湿。水下部分无需特殊养护，但应避免在强度发展期内受到剧烈震动。
温度控制：冬季施工时，确保灌浆区域水温不低于5℃。可通过热水循环或电伴热方式对模板进行加热。夏季施工时，避免阳光直射，必要时搭设遮阳棚。
拆模与检验：常温下48小时后可拆除侧模，7天后可进行后续施工。拆模后检查灌浆层外观，不得有蜂窝、空洞、裂缝等缺陷。采用水下摄像或探摸方式进行外观检查，必要时钻取芯样进行强度验证。
用量与贮存
用量估算
C50水下抗分散型高强无收缩灌浆料的干料密度约为2.1吨/立方米。参考用量为2.0–2.2吨/立方米（视灌浆空间复杂程度而定）。对于典型的水下裂缝修补（宽度20mm，深度50mm，长度1m），每延米灌浆量约需2–3公斤。实际用量应考虑基面不平整度及水下施工损耗（通常为10%–15%）。建议施工前进行现场试灌以确定最终用量。
贮存条件
材料应存放于干燥、通风的库房内，温度控制在5℃–35℃，相对湿度不超过60%。包装袋应堆放在木质托盘上，离地高度不小于20cm，离墙间距不小于30cm。每垛高度不超过8层，避免挤压变形。未启封状态下保质期为6个月，自生产日期计算。水下施工时，材料应随用随运，避免在潮湿环境中长时间存放。过期产品必须经全套性能复检（包括抗压强度、流动度、膨胀率、水下抗分散性）合格后方可使用，严禁降级使用。
适用标准索引
C50水下抗分散型高强无收缩灌浆料的生产与检验主要遵循以下标准：
- GB/T 50448《水泥基灌浆材料应用技术规范》：规定了灌浆材料的流动度、膨胀率、抗压强度等基本技术要求和试验方法。
- JG/T 408《钢筋连接用套筒灌浆料》：提供了灌浆料力学性能及长期性能的检测依据。
- DL/T 5110《水工混凝土抗分散剂试验规程》：用于评价灌浆料在水下施工时的抗分散性能。
- GB/T 50082《普通混凝土长期性能和耐久性能试验方法标准》：用于评估灌浆料的抗冻、抗渗及抗氯离子渗透性能。
- EN 1504-6《Products and systems for the protection and repair of concrete structures - Part 6: Grouting materials》：欧盟标准中关于结构灌浆材料的分类与性能指标，适用于涉外水利工程项目。
<
电话：18839788192
传真：18839788192
邮箱：18839788192@qq.com
地址：本地销售厂家
客服1
客服2
